.jpg) 轴承代号 |
|
Beari滚动轴承代号是表示轴承类型、尺寸、精度、规格及特殊要求等的名称，由基本代号和补充代号构成。
基本代号表示轴承的基本类型、结构和尺寸，当其发生变化或要求有改变时，在基本代号前后添加补充代号（前缀、后缀）。
|
|

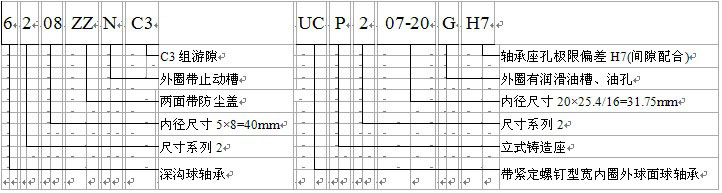

轴承代号示例
|
| |
|
|
|
.jpg) 基本代号
|
|

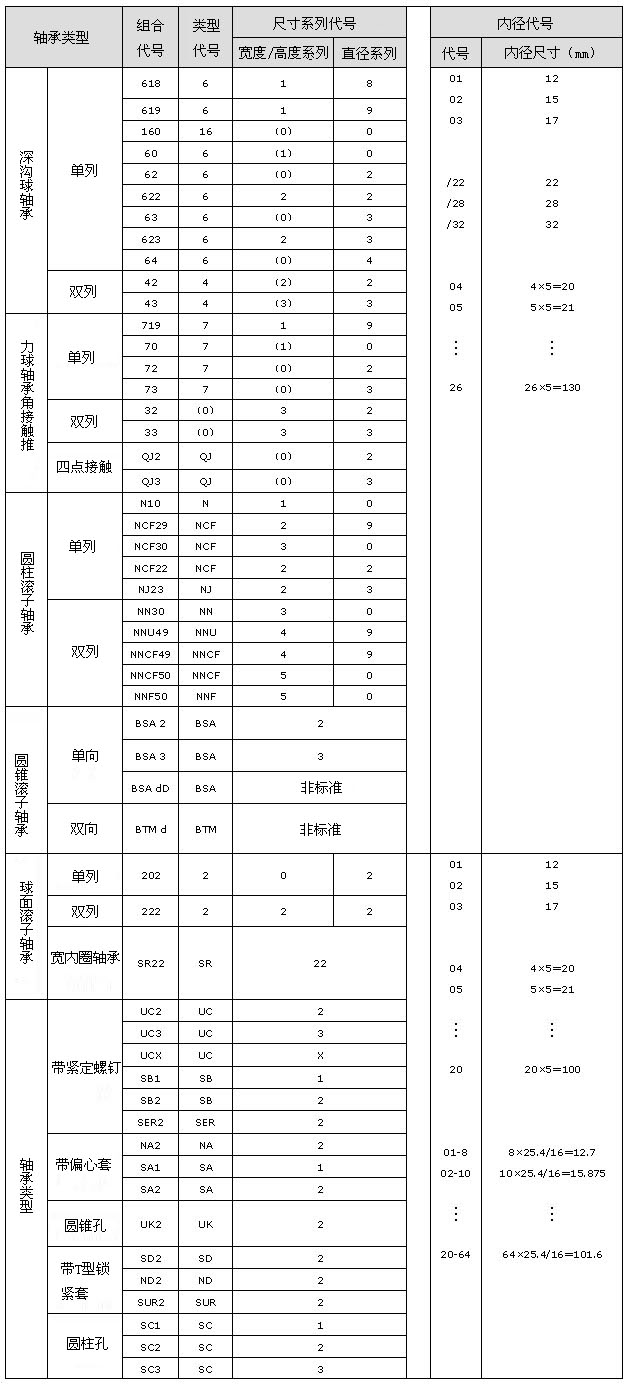

TCB所有轴承都有明确的代号。基本代号构成如下表：
|
|
.jpg) 补充代号 |
| 补充代号包括前置代号和后缀代号，通常以字母表示，TCB轴承补充代号及含义如下： |
前置代号
S 不锈钢轴承
后缀代号
|
S
|
不锈钢轴承
|
|
后缀代号
|
|
|
A
|
公称接触角30°
|
|
AC
|
公称接触角25°
|
|
B
|
公称接触角40°
|
|
B+
|
背对背+其它
|
|
C
|
公称接触角15º
|
|
C2
|
游隙小于CN
|
|
C3
|
游隙大于CN
|
|
C4
|
游隙大于C3
|
|
C5
|
游隙大于C4
|
|
CA
|
通用组配轴承轴向游隙小于CB
|
|
CB
|
通用组配轴承普通轴向游隙
|
|
CC
|
通用组配轴承轴向游隙大于CB
|
|
CM
|
电机用轴承径向游隙
|
|
CN
|
普通组游隙
|
|
CT
|
电机用轴承径向游隙，游隙大于CM
|
|
CV
|
满装圆柱滚子轴承内部结构改变（非系列性）
|
|
DA
|
外圈带止动槽、双半内圈由卡环锁紧
|
|
DB
|
成对背对背安装
|
|
DF
|
成对面对面安装
|
|
DT
|
成对串联安装
|
|
E
|
优化结构
|
|
F
|
面对面
|
|
FA
|
钢或特殊铸铁实体保持架，外圈引导
|
|
G
|
外圈有润滑油槽和润滑油孔
|
|
HT
|
轴承内充填特殊高温润滑脂
|
|
J
|
钢板冲压保持架
|
|
K
|
锥孔，锥度1：12
|
|
LT
|
轴承内充填特殊低温润滑脂
|
|
M
|
黄铜实体保持架
|
|
MA
|
黄铜实体保持架，外圈引导
|
|
N
|
外圈有止动槽
|
|
N1
|
外圈有一个定位槽口
|
|
N2
|
外圈有两个互成180°定位槽口
|
|
NR
|
外圈有止动槽且带止动环
|
|
P4A
|
尺寸精度符合标准规定的4级，旋转精度高于4级 (UP级)
|
|
P4
|
公差等级符合标准规定的4级
|
|
P4B
|
尺寸精度符合标准规定的5级，旋转精度符合4级 (SP级)
|
|
P5
|
公差等级符合标准规定的5级
|
|
P52
|
P5+C2
|
|
P6
|
公差等级符合标准规定的6级
|
|
P62
|
P6+C2
|
|
P63
|
P6+C3
|
|
P64
|
P6+C4
|
|
P6X
|
公差等级符合标准规定的6X级
|
|
R3
|
三唇密封型式
|
|
RS
|
一面带骨架式橡胶密封圈（接触式）
|
|
RSR
|
一面带骨架式橡胶密封圈（内圈无密封槽、接触式）
|
|
RZ
|
一面带骨架式橡胶密封圈 （非接触式）
|
|
T
|
串联
|
|
TN
|
聚酰胺6,6保持架
|
|
TN9
|
玻璃纤维增强聚酰胺6,6保持架
|
|
TPA
|
聚醚醚酮（PEEK）保持架，外圈引导
|
|
V
|
满装滚动体（无保持架）
|
|
W
|
套圈宽度极限偏差改为＋0.05/0 mm
|
|
X
|
基本尺寸按ISO标准
|
|
Z
|
一面带防尘盖
|
|
ZN
|
一面带防尘盖，另一面外圈带止动槽
|
|
ZZ
|
两面带防尘盖
|
|
2RS
|
两面带骨架式橡胶密封圈（接触式）
|
|
2RSR
|
两面带骨架式橡胶密封圈（内圈无密封槽、接触式）
|
|
2RZ
|
两面带骨架式橡胶密封圈 （非接触式）
|
|
/S0
|
轴承套圈经高温回火处理，工作温度可达150°C
|
|
/S1
|
轴承套圈经高温回火处理，工作温度可达200°C
|
|
/S2
|
轴承套圈经高温回火处理，工作温度可达250°C
|
|
/S3
|
轴承套圈经高温回火处理，工作温度可达300°C
|
|
/S4
|
轴承套圈经高温回火处理，工作温度可达350°C
|
|
/D
|
两套组合
|
|
/Q
|
四套组合
|
|
/T
|
三套组合
|
|
/BO
|
表面氧化发黑
|
|
/NP
|
表面镀镍
|
|
/ZP
|
表面镀锌
|
|
| |
| |
|
|
|
|
